礦用風機

工業礦用主風機

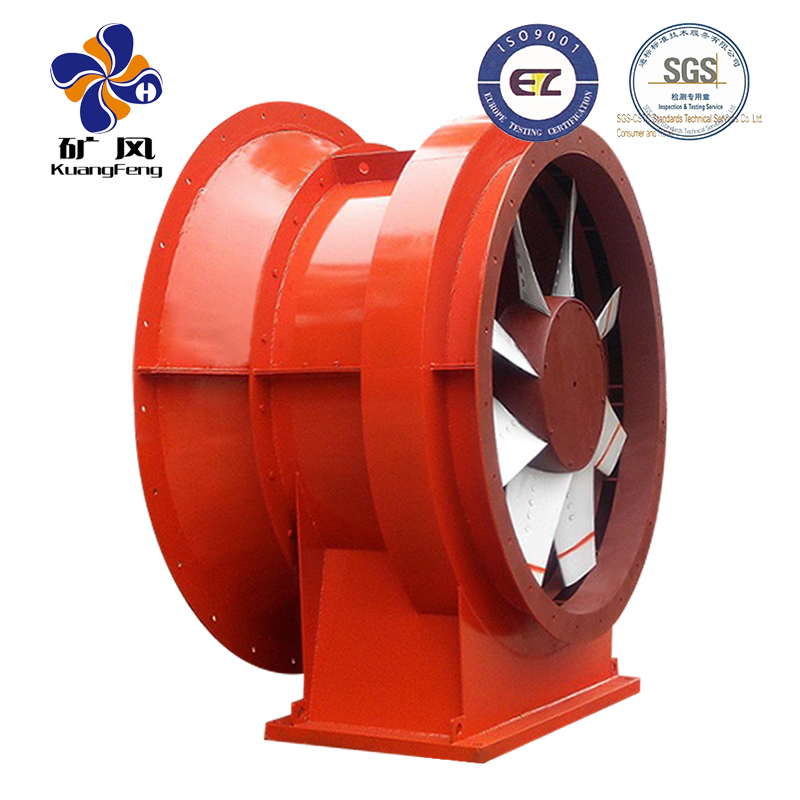

產品描述：1、采用扭曲機翼型葉片，氣動效率高，節能效果極為顯著。
2、設有穩流環裝置，特性曲線無駝峰，沒有喘振危險。
3、葉片安裝角度可調，可根據礦井生產的變化，隨時調節風機狀況。
4、結構緊湊，防潮性能好。
在線訂購

結構

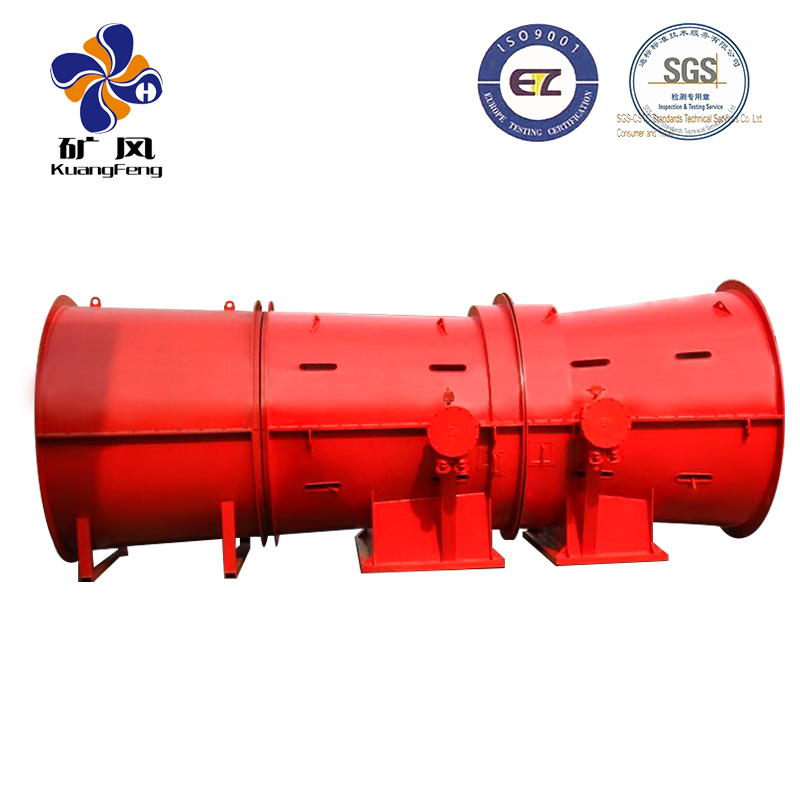

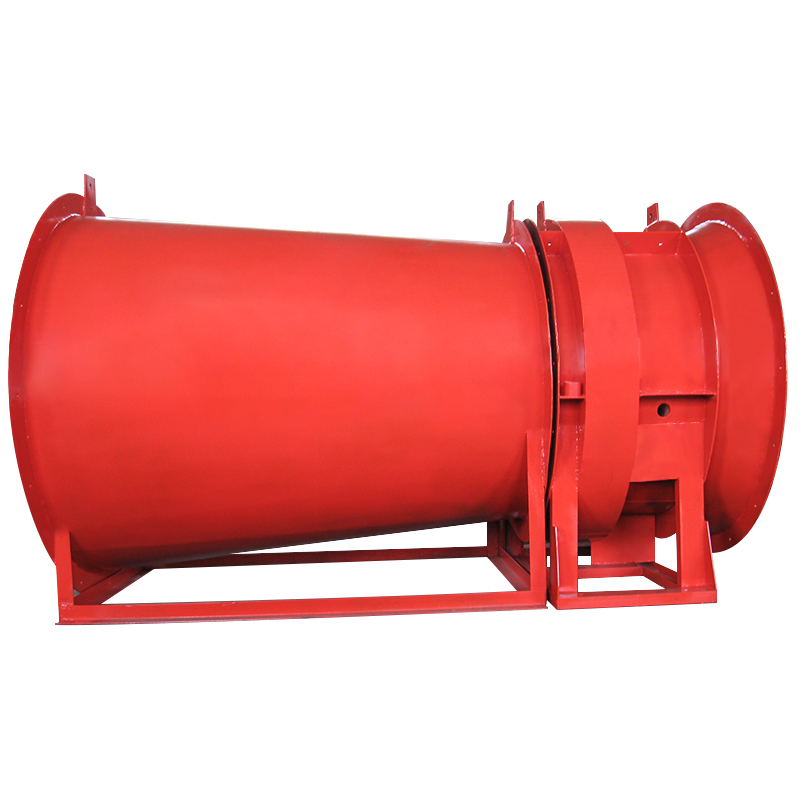

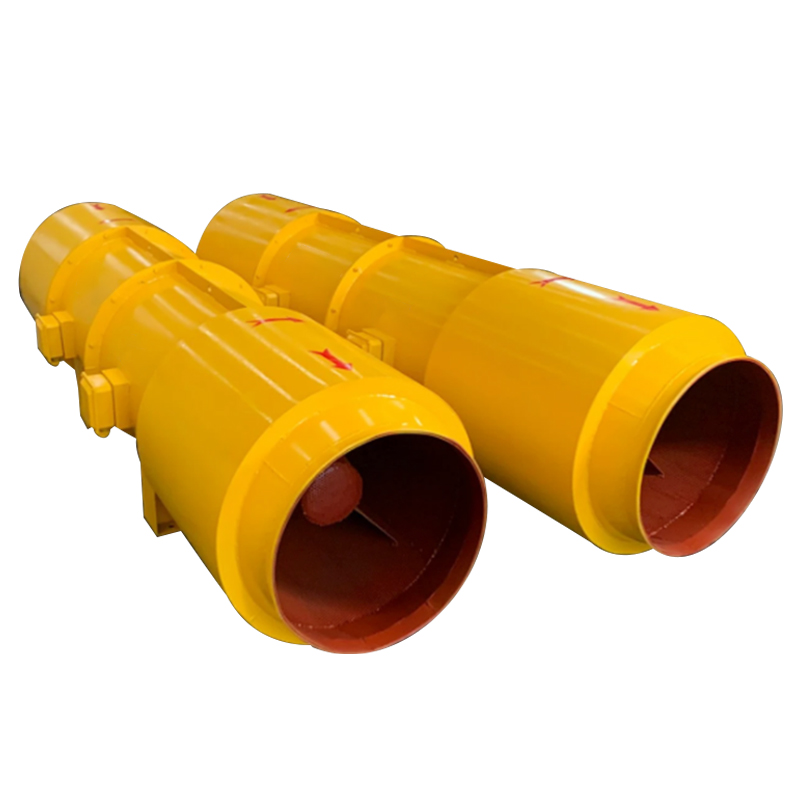

礦用通風機主要由集流器、一級主筒、二級主筒及包覆消音器等部分組成,其傳動方式為電動機直聯傳動,結構更加緊湊,安全方便,堅固耐用.電壓等級為（380／660）Ｖ或（660/1140）V,用戶可根據電源電壓要求選擇接線方式.煤礦對旋式通風機機體及結構件均采用鋼板焊接而成,外殼均采取包覆式消音措施,以降低通風機的整機噪音.整機結構簡單緊湊,堅固耐用,使用安全,維修方便.

產品參數

機號	電機功率（KW）	風量（m³/s）	全壓（Pa）	最小管道直徑	送風距離
JK58-1No3	1.5	0.9-1.4	928-575	300	80
JK58-1No3.5	3	1.5-2.4	1263-752	350	150
JK58-1No4	5.5	2.2-3.5	1648-1020	400	200
JK58-1No4.5	11	3.1-5.0	2093-1295	450	300
JK58-2No4	11	2.2-3.5	2923-1811	400	400
JK55-2No4.5	11	3.0-5.2	2276-1275	450	300
JK55-1No5	11	4.2-6.6	1726-1324	450	200
JK56-1No3.15	2.2	1.4-2.1	853-588	300	80
JK56-1No4	4	2.1-3.4	1275-981	400	150

安裝

1.使用前應嚴格檢查風輪與外殼的徑向間隙為葉輪直徑的1.5‰～3.5‰,且均不小于1.00mm,四周間隙均勻

2.葉輪旋轉方向必須與機殼上的箭頭所示的方向相一致

3.通風機必須由專人管理和操作

4.通風機的安裝必須符合“煤礦安全規程“的有關規定

5.經過長途運輸或長期擱置不用的通風機,使用前必須測量電動機的定子冷態絕緣電阻（絕緣電阻不得小于50兆歐,如不符合要求應進行干燥處理）,經檢查合格后方可接通所需電源,試運行十分鐘左右,若無異常聲響即可投入運行

6.電動機引入線接頭連接處剝皮長度不大于1.5㎜

7.通風機在煤礦井下使用時,電源進線必須采用Ｕ型不延燃護套橡膠電纜,電纜規格為３×X＋１×X

8.膠布風筒應盡可能采用和巷道截面所允許最大直徑,且每節應盡量長,應盡量敷設平直,管壁不得皺褶,轉彎處應緩緩的改變方向,以減小管道的阻力損失,確保送風距離,所有風筒口徑一般不小于風機出口直徑
