工作原理
礦用風機采用對旋式結構，風壓高、效率高。在葉輪的作用下，乏風由集風器或進風接頭吸入，經兩級葉輪加壓后送入回風巷或經導風筒排入回風巷，通風機流道中乏風不接觸電動機。通風機結構緊湊，使用安全，維修方便。采用專用防爆電動機，電動機散熱腔保證電動機散熱良好，使電動機始終運行在新鮮風流中。
結構

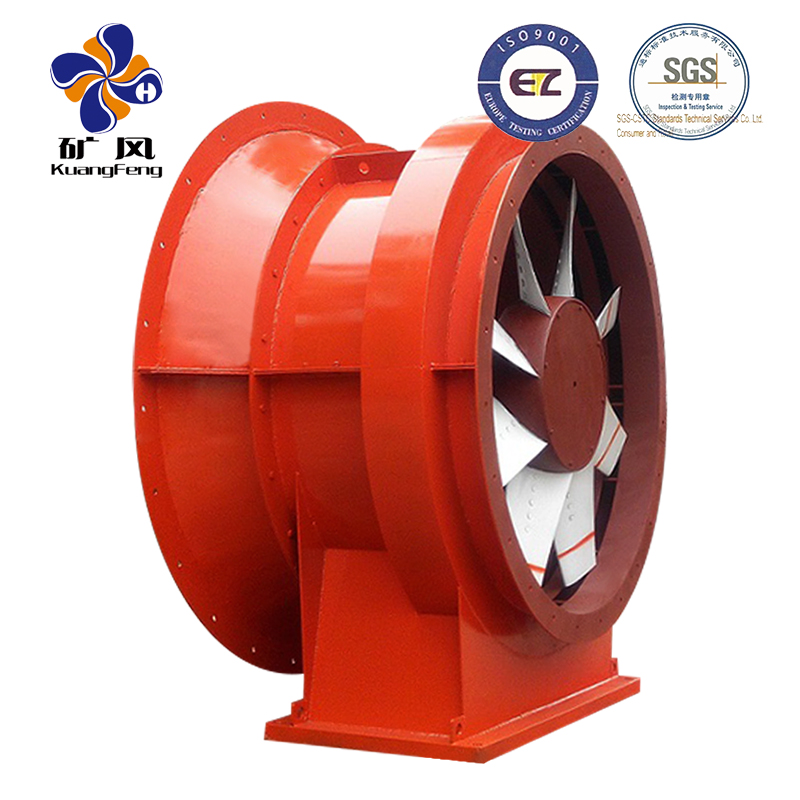

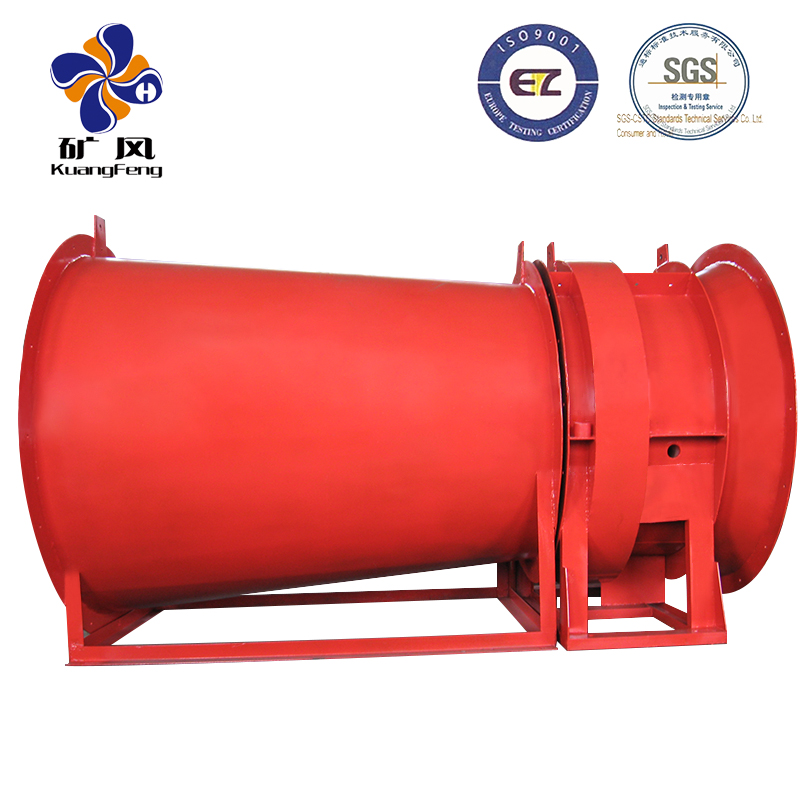

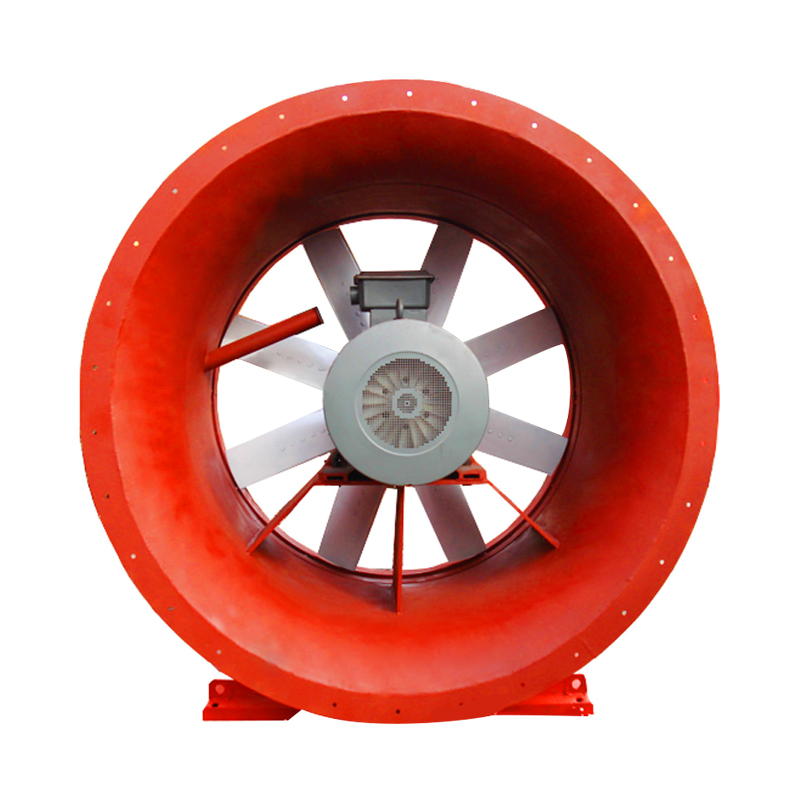

礦用風機由集風器、機殼、電動機、葉輪、擴散筒、風筒接頭等部分組成，通風機外殼及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料：電動機被密封在內尺道內，與風道內的乏風隔離，電動機為 YBF 系列隔爆型風機用二極三相異步電動機采用380V/660V 電壓等級，通風機葉輪采用特殊材料制作，防靜電、無摩擦火花。由電機冷卻風輪所輸送的氣流進行冷卻，電機與新鮮風流相通。因此，該通風機可作井下抽出式通風使用。
產品參數
|
系列 |
型號 |
風量(m3/S) |
靜壓(Pa) |
功率(kW) |
|
FBCDZ-12- 490r/min |
24 |
25.3～79.9 |
674～2122 |
2×110 |
|
25 |
33.5～84.8 |
559～1621 |
2×110 |
|
|
28.6～90.3 |
732～2302 |
2×110 |
||
|
26 |
37.7～95.3 |
605～1754 |
2×110 |
|
|
32.2～101.6 |
791～2490 |
2×132 |
||
|
27 |
42.2～106.8 |
652～1891 |
2×132 |
|
|
36.1～113.8 |
853～2685 |
2×160 |
||
|
28 |
47.1～119.1 |
702～2034 |
2×160 |
|
|
40.2～126.9 |
918～2888 |
2×200 |
||
|
29 |
52.3～132.3 |
753～2182 |
2×160 |
|
|
44.7～140.9 |
985～3098 |
2×200 |
||
|
30 |
57.9～146.5 |
806～2335 |
2×200 |
|
|
49.5～156.0 |
1054～3315 |
2×250 |
||
|
32 |
70.3～177.7 |
916～2656 |
2×250 |
|
|
60.0～189.4 |
1199～3772 |
2×355 |
||
|
34 |
84.3～213.2 |
1035～2999 |
2×315 |
|
|
72.0～227.1 |
1353～4258 |
2×450 |
||
|
36 |
100.0～253.1 |
1160～3362 |
2×450 |
|
|
85.5～269.6 |
1517～4774 |
2×560 |
||
|
38 |
117.6～297.6 |
1292～3746 |
2×560 |
|
|
100.5～317.1 |
1690～5319 |
2×800 |
||
|
40 |
137.2～347.2 |
1432～4150 |
2×710 |
|
|
171.2～370.0 |
1873～5893 |
2×1000 |
||
|
42 |
158.8～401.9 |
1579～4576 |
2×1000 |
|
系列 |
型號 |
風量(m3/S) |
靜壓 (Pa) |
功率(kW) |
|
FBCDZ-4- 1450r/min |
12 |
6.9～17.5 |
990～2860 |
2×45 |
|
7.4～18.7 |
1130～3270 |
2×55 |
||
|
13 |
8.8～22.2 |
1160～3360 |
2×75 |
|
|
9.4～23.8 |
1330～3840 |
2×90 |
||
|
FBCDZ-6- 980r/min |
12 |
6.3～24.2 |
450～1414 |
2×15 |
|
6.5～26.0 |
515～1625 |
2×18.5 |
||
|
6.8～27.5 |
580～1825 |
2×22 |
||
|
7.2～30.5 |
674～2121 |
2×30 |
||
|
7.4～32.8 |
775～2440 |
2×37 |
||
|
13 |
9.4～33.7 |
605～1754 |
2×30 |
|
|
8.1～38.5 |
792～2490 |
2×45 |
||
|
14 |
11.8～29.8 |
701～2034 |
2×45 |
|
|
10.1～31.7 |
918～2888 |
2×55 |
||
|
15 |
14.5～36.6 |
805～2335 |
2×55 |
|
|
12.4～39.0 |
1054～3315 |
2×75 |
||
|
16 |
17.6～44.4 |
916～2656 |
2×75 |
|
|
15.0～47.3 |
1199～3772 |
2×110 |
||
|
17 |
21.1～53.3 |
1035～2999 |
2×90 |
|
|
18.0～56.8 |
1353～4258 |
2×132 |
||
|
18 |
25.0～63.3 |
1160～3362 |
2×132 |
|
|
21.4～67.4 |
1517～4774 |
2×185 |
||
|
19 |
29.4～74.4 |
1292～3746 |
2×160 |
|
|
25.1～79.3 |
1690～5319 |
2×220 |
||
|
20 |
34.3～86.8 |
1432～4150 |
2×220 |
|
|
29.3～92.5 |
1873～5893 |
2×250 |
||
|
21 |
39.7～100.5 |
1579～4576 |
2×280 |
|
|
33.9～107.0 |
2065～6497 |
2×355 |
||
|
22 |
85～145 |
3690～1490 |
2×220 |
|
|
89.0～150 |
4020～1620 |
2×250 |
||
|
90.0～155 |
4330～1750 |
2×280 |
||
|
96.0～165 |
4690～1890 |
2×315 |
||
|
100.0～170 |
5080～2050 |
2×355 |
||
|
105.0～180 |
5500～2220 |
2×400 |
使用說明
為保證礦用風機的長期安全運行，須注意正確使用和經常性的維護保養。掘進巷道采用抽出式通風機進行混合式通風時應符合《煤礦安全規程》的有關規定。通風機前應設置安全風窗，啟動通風機前先打開安全風窗，運轉正常后，逐漸關閉安全風窗。啟動通風機前應檢查通風機和開關附近 1 0 m 以內的瓦斯含量，瓦斯濃度不超過 0.5 ％時，方可啟動通風機，若瓦斯超限應采取相應的措施。通風機在運行中因故障停止運轉，重新啟動前，應檢測風簡內瓦斯濃度，若瓦斯濃度超標，應按煤礦安全規程規定處理。
