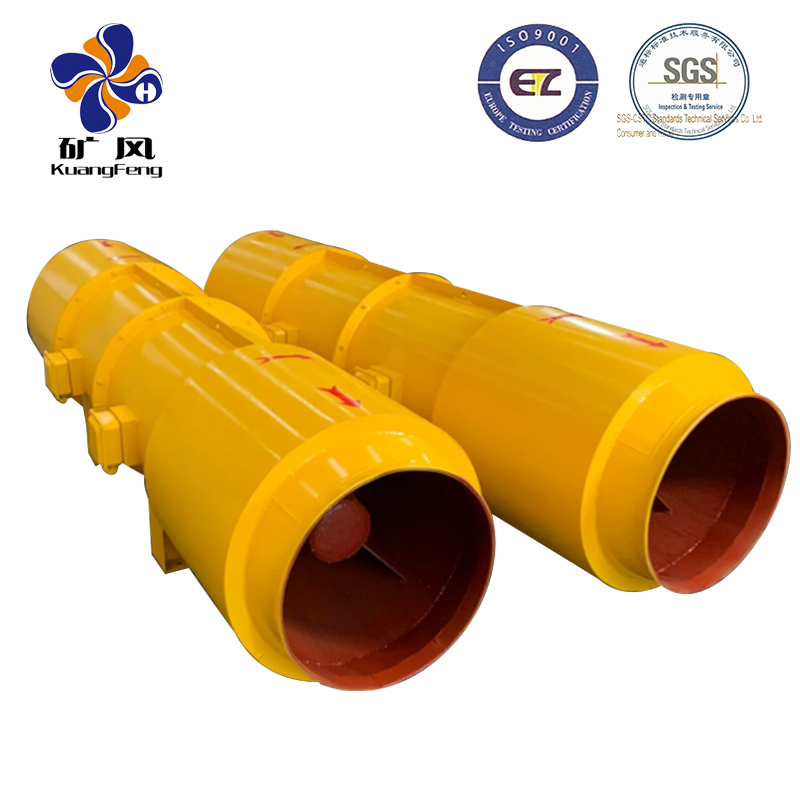

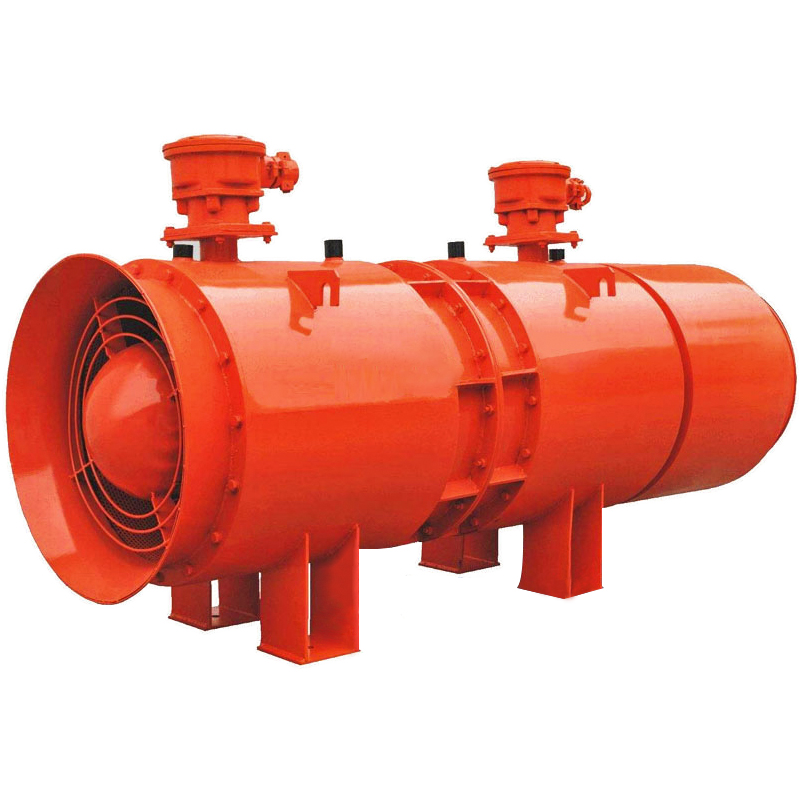

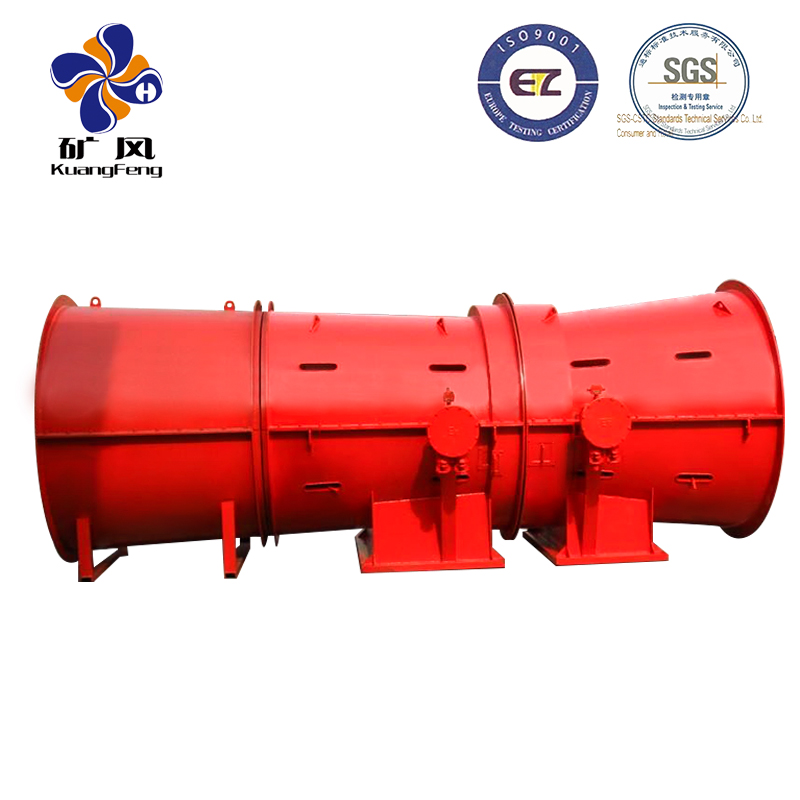

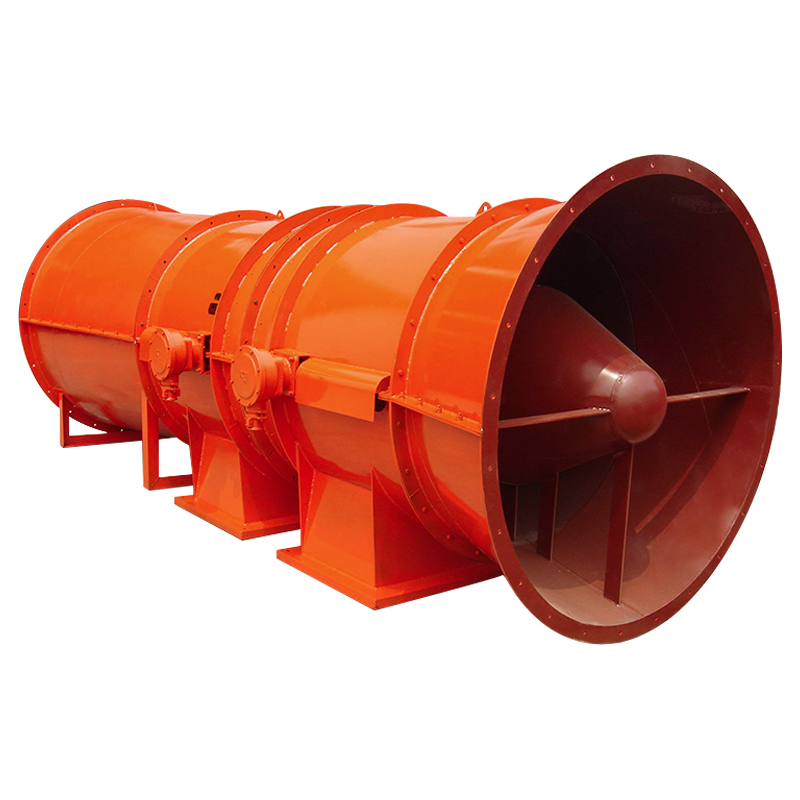

礦用風機

礦用通風機

產品描述：1. 礦用風機有杰出的逆向送風功能。
2.最高功率高，高效運轉規模廣。
3.礦用風機靜壓功率高，傳動功率高。
在線訂購

工作原理

礦用離心式通風機工作時，電動機通過傳動裝置帶動葉輪旋轉，葉片流道之間的空氣隨葉片旋轉而旋轉，從而獲得離心力。經葉端被拋出葉輪進入機殼。進入機殼以后，速度會逐漸的減小，壓力隨之升高，然而，在葉片入口處的壓力相應減小。就在這樣反復的工作中，產生離心力后，有壓力的作用使風流源源不斷的流動。對于礦用軸流式通風機其工作時，主要是依靠動輪轉動時，氣流沿等半徑的圓柱面旋繞流出。

結構

礦用風機由集風器、機殼、電動機、葉輪、擴散筒、風筒接頭等部分組成，通風機外殼及結構件用鋼板焊接而成，內筒用孔板焊接而成，內襯消聲材料：電動機被密封在內尺道內，與風道內的乏風隔離，電動機為 YBF 系列隔爆型風機用二極三相異步電動機采用380V/660V 電壓等級，通風機葉輪采用特殊材料制作，防靜電、無摩擦火花。由電機冷卻風輪所輸送的氣流進行冷卻，電機與新鮮風流相通。

產品參數

系列	型號	風量(m³/S)	靜壓 (Pa)	功率(KW)
FBCDZ-4- 1450r/min	12	6.9～17.5	990～2860	2×45
	12	7.4～18.7	1130～3270	2×55
	13	8.8～22.2	1160～3360	2×75
	13	9.4～23.8	1330～3840	2×90
FBCDZ-6- 980r/min	12	6.3～24.2	450～1414	2×15
		6.5～26.0	515～1625	2×18.5
		6.8～27.5	580～1825	2×22
		7.2～30.5	674～2121	2×30
		7.4～32.8	775～2440	2×37
	13	9.4～33.7	605～1754	2×30
	13	8.1～38.5	792～2490	2×45
	14	11.8～29.8	701～2034	2×45
	14	10.1～31.7	918～2888	2×55
	15	14.5～36.6	805～2335	2×55
	15	12.4～39.0	1054～3315	2×75
	16	17.6～44.4	916～2656	2×75
	16	15.0～47.3	1199～3772	2×110
	17	21.1～53.3	1035～2999	2×90
	17	18.0～56.8	1353～4258	2×132
	18	25.0～63.3	1160～3362	2×132
	18	21.4～67.4	1517～4774	2×185
	19	29.4～74.4	1292～3746	2×160
	19	25.1～79.3	1690～5319	2×220
	20	34.3～86.8	1432～4150	2×220
	20	29.3～92.5	1873～5893	2×250
	21	39.7～100.5	1579～4576	2×280
	21	33.9～107.0	2065～6497	2×355
	22	85～145	3690～1490	2×220
		89.0～150	4020～1620	2×250
		90.0～155	4330～1750	2×280
		96.0～165	4690～1890	2×315
		100.0～170	5080～2050	2×355
		105.0～180	5500～2220	2×400
FBCDZ-8-740r/min	17	13.6～42.9	772～2428	2×55
	18	18.9～47.8	661～1917	2×55
	18	16.1～50.9	865～2722	2×75
	19	22.2～56.2	737～2136	2×75
	19	19.0～60.0	964～3033	2×110
	20	25.9～65.5	816～2367	2×90
	20	22.1～69.8	1068～3360	2×132
	21	30.0～75.9	900～2609	2×132
	21	25.6～80.8	1177～3705	2×160

注意事項

為保證礦用風機的長期安全運行，須注意正確使用和經常性的維護保養。掘進巷道采用抽出式通風機進行混合式通風時應符合《煤礦安全規程》的有關規定。通風機前應設置安全風窗，啟動通風機前先打開安全風窗，運轉正常后，逐漸關閉安全風窗。啟動通風機前應檢查通風機和開關附近 1 0 m 以內的瓦斯含量，瓦斯?jié)舛炔怀^(guò) 0.5 ％時，方可啟動通風機，若瓦斯超限應采取相應的措施。通風機在運行中因故障停止運轉，重新啟動前，應檢測風簡內瓦斯?jié)舛龋敉咚節舛瘸瑯?biāo)，應按煤礦安全規程規定處理。
