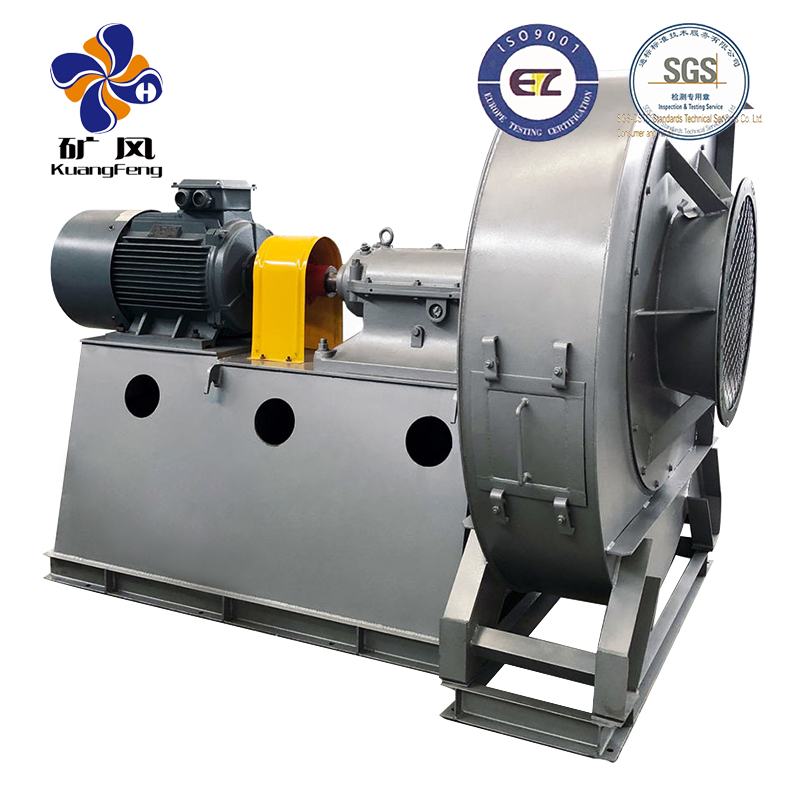

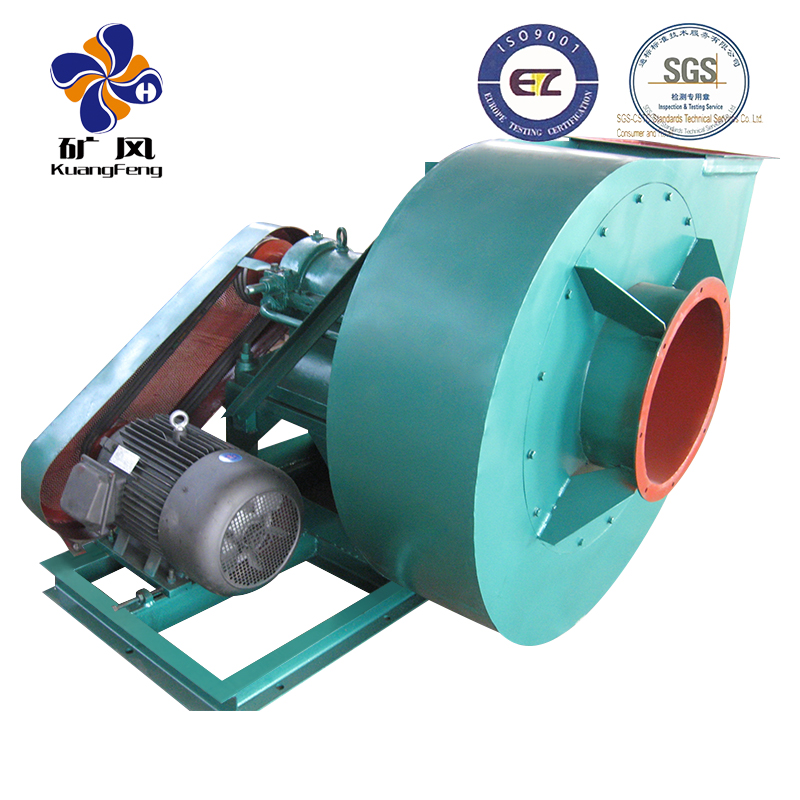

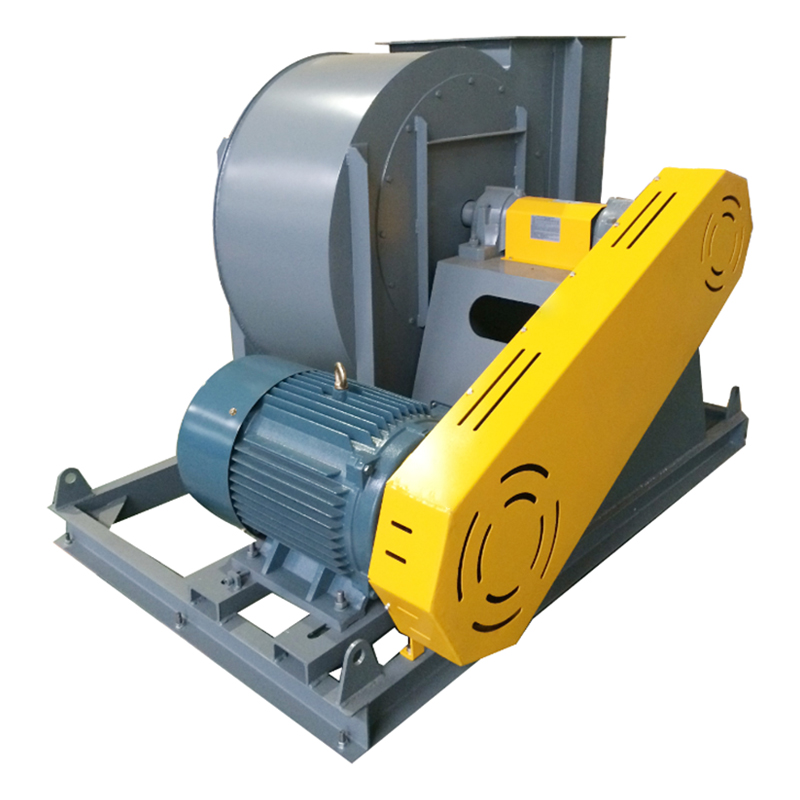

物料輸送風機

物料輸送鼓風機

產品描述：1、可靠性高，壓力穩定，良好的工作平衡性能，機械精度高。
2、節能環保，用途廣泛。
3、安裝容易。體積小，質量輕，特殊的防震支架設計。
4、可靠性高，維護很簡單，節省了大量的運營和維護成本。
在線訂購

工作原理

風機以電機為動力，帶動葉輪轉動，氣體沿進風口進人葉輪，由于葉輪的作用，氣體獲得能量，壓力提高和動能增加，經葉輪作功后的氣體出葉輪后進人蝸殼，蝸殼的作用是將離開葉輪的氣體集中導流，并將氣體的部分動能轉變為靜壓，然后從蝸殼出風口將氣體送出，當氣體的能量足以克服管網阻力時，就可以將氣體輸送到高處或遠處。

產品參數

機號	轉速 (r/min)	序號	全壓 (pa)	風量 (m³/h)	功率 (kw)
5	2800	1 2 3 4 5 6 7 8	3875 3767 3610 3473 3226 3156 2940 2715	3109 4741 6368 7995 9622 11249 12881 14508	11
					15
					18.5
	2650	1 2 3 4 5 6 7 8	3469 3375 3237 3110 2980 2825 2649 2443	2942 4487 6027 7567 9107 10646 12191 13731	7.5
					11
					15
	2500	1 2 3 4 5 6 7 8	3090 3002 2884 2766 2659 2521 2354 2168	2776 4233 5686 7138 8591 10014 11501 12954	7.5
					11
					15
	2370	1 2 3 4 5 6 7 8	2776 2698 2590 2482 2384 2266 2109 1952	2631 4013 5390 6767 8144 9522 10903 12280	5.5
					7.5
					11
6	2650	1 2 3 4 5 6 7 8	4993 4856 4650 4473 4738 4080 3806 3512	5085 7754 10414 13075 15737 18397 21066 23727	18.5
					37

機號	轉速 (r/min)	序號	全壓 (pa)	風量 (m³/h)	功率 (kw)
6	2500	1 2 3 4 5 6 7 8	4444 4326 4140 3983 3826 360 3384 3129	4797 7315 9825 12335 14846 17356 19874 22384	18.5
					30
	2380	1 2 3 4 5 6 7 8	4032 3924 3757 3610 3463 3286 3071 2835	4567 6964 9353 11743 14133 16523 18920 21310	15
					22
					30
	2240	1 2 3 4 5 6 7 8	3571 3473 3326 3198 3071 2914 2717 2511	4298 6554 8803 11052 13302 15551 17807 20056	11
					18.5
					22
	2116	1 2 3 4 5 6 7 8	3188 3100 2972 2855 2737 2600 2423 2237	4060 6191 8316 10440 12566 14690 16821 18946	11
					15
					18.5
8	2000	1 2 3 4 5 6 7 8	5052 4925 4719 4532 4346 4130 3855 3551	9096 13871 18631 23391 28152 32912 37687 42447	30
					45
					55
					75

安裝

1.滿足風機在安裝、使用與維修方面的方便，基礎半部的外形和尺寸應按生產廠所提供的安裝圖設計。

2.基礎應具有足夠的強度、穩定性和耐久性。

3.在靜力作用下，沉降和傾斜應在允許范圍之內以保證機器的正常使用。

4.基礎的振動應在允許范圍內，以保證風機正常工作和操作者的正常工作條件。

結構

該風機主要由葉輪、機殼、進風口、傳動組、等組成。
(1)葉輪
風機葉輪葉型按單吸入徑向葉輪設計。整個轉子組經過嚴格的動平衡校正及嚴格的機械運轉試驗，為安全運轉提供了可靠的保證。

(2)主軸
主軸是按工作溫度下，工作速度低于臨界轉速的前提下設計的，主軸采用鋼制作．

(3)軸承箱
軸承箱裝有溫度計和油位指示器，潤滑油為30號機械油，加人油量按油位標示的要求，每一端均有一個泄油塞，以便在需要時放油。
